長沙市香爐洲湘江大橋

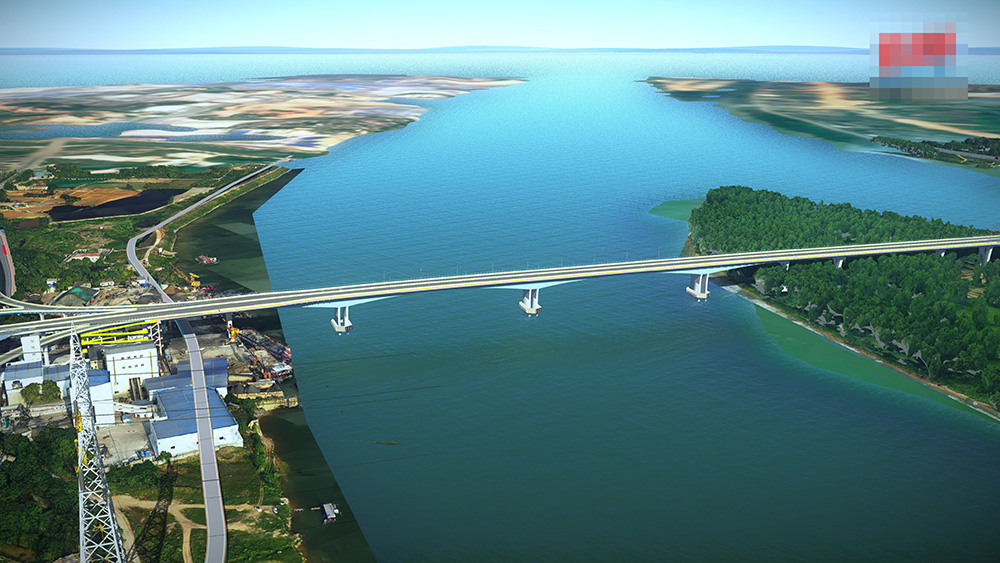

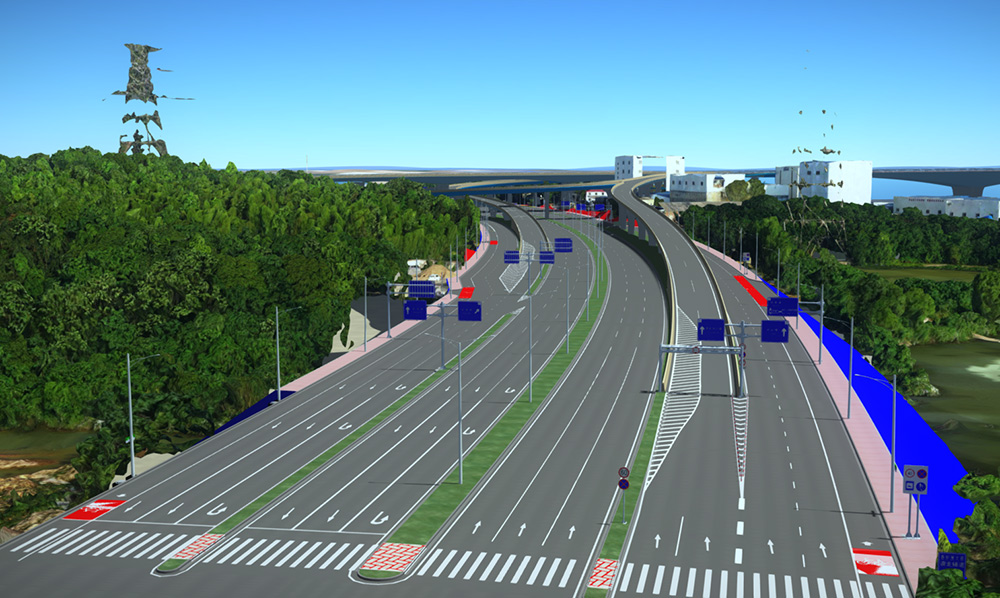

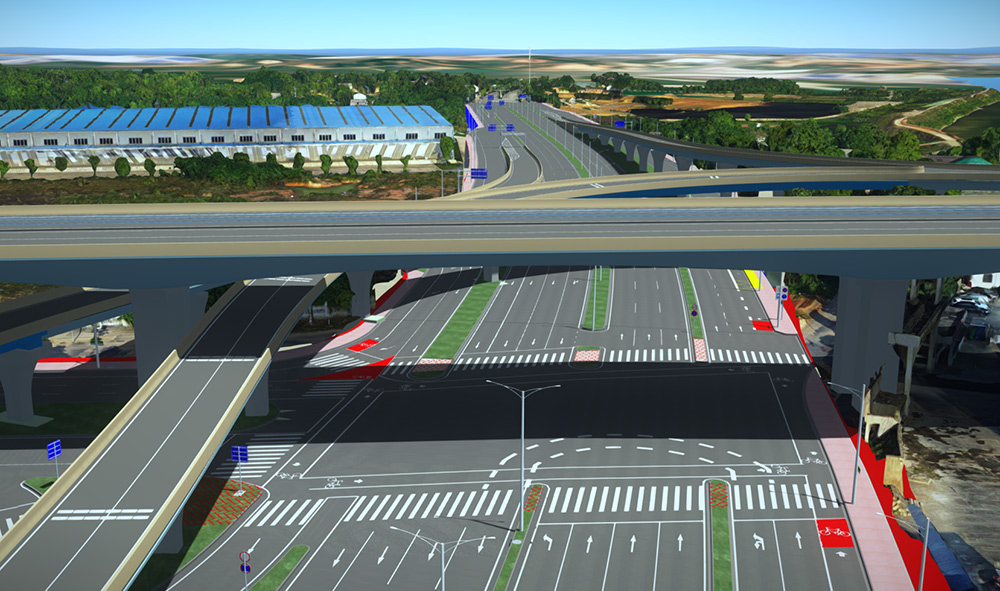

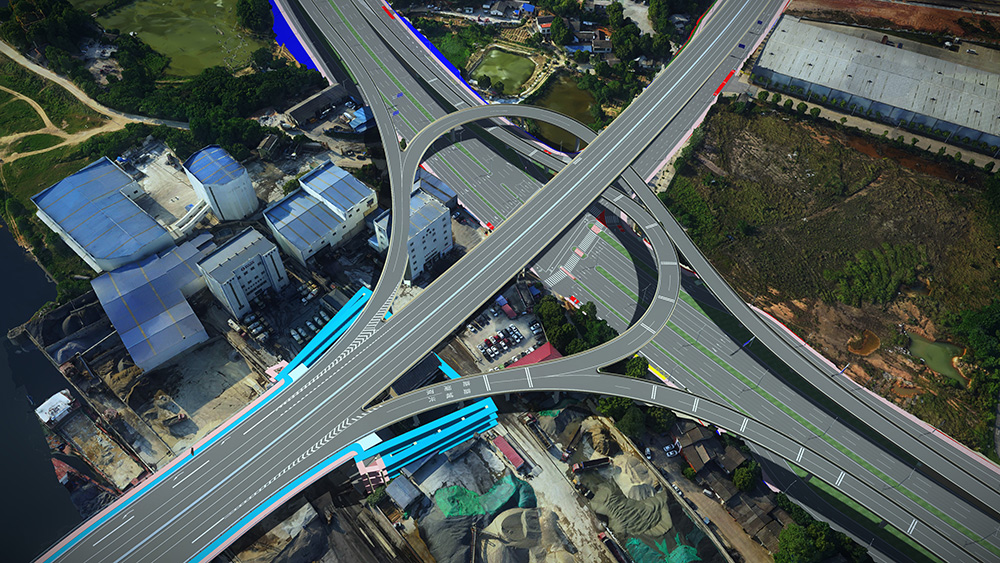

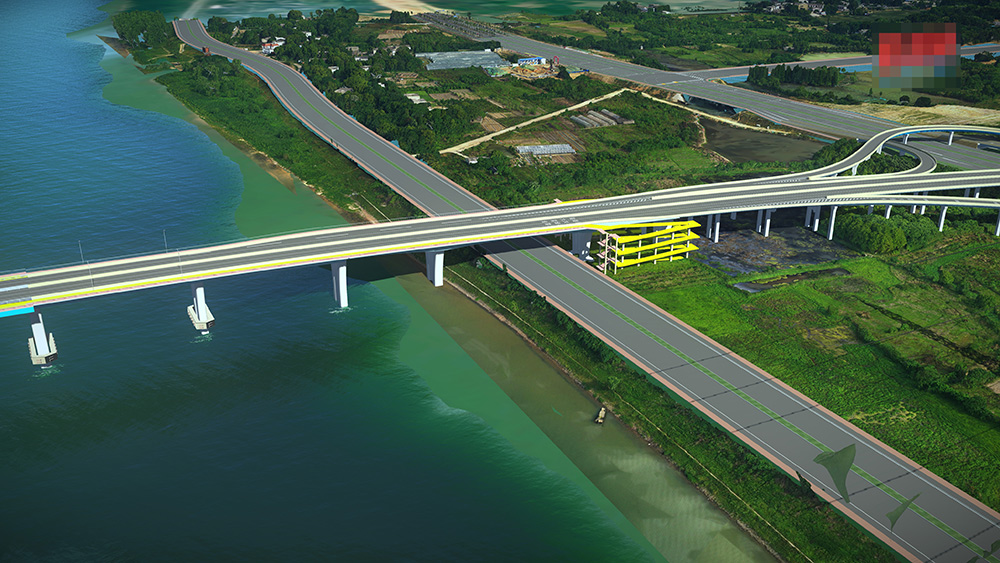

  香爐洲大橋位于長沙市望城區濱水新城核心區,大橋主線全長約2.8km,采用雙向六車道城市主干路標準建設,設計時速60km/h,匝道全長約3km,設計時速不低于60km/h;西汊主橋采用(300+3×60)m獨塔混合梁斜拉橋,橋面寬度37.5m,橋塔高202m;東汊主橋采用(88.5+2×165+88.5)m連續剛構橋,橋面寬度34.5~42.5m。水中橋梁標準橋面寬度34.5m,岸上引橋標準橋面寬度25.0m,大橋兩側橋頭均設有梨形互通。

  本項目為全過程BIM應用項目,目前已完成方案研究、初步設計、施工圖階段BIM應用工作,正開展施工階段應用工作。

  在設計創新上,實事求是地踐行了正向設計理念,既有利用三維模型先期指導景觀造型設計,也有后期利用三維模型校核設計方案;

  在設計質量上,堅持“專業建模、設計建?!钡乃悸?,充分利用BIM模型創建作為輔助設計的手段,以理解設計過程的建模工作,排查設計錯漏問題;

  在設計工效上,BIM提供了各專業高效匯總協商的平臺,有效縮減了各專業間的銜接周期,降低了溝通成本;

  在成本控制上,BIM工作將錯誤發現在前期,將專業沖突消滅在早期,有效降低了設計變更的發生概率,為建設單位規避了部分成本增加的風險。

  所獲榮譽:湖南省住建廳第三屆BIM技術應用大賽特等獎、中國市政工程協會第三屆“市政杯”BIM應用技能大賽一類成果獎、中國公路學會交通BIM工程創新獎三等獎。

2長沙市香爐洲湘江大橋 (1).jpg

2長沙市香爐洲湘江大橋 (2).jpg

2長沙市香爐洲湘江大橋 (3).jpg

2長沙市香爐洲湘江大橋 (4).jpg

2長沙市香爐洲湘江大橋 (5).jpg

2長沙市香爐洲湘江大橋 (6).jpg

2長沙市香爐洲湘江大橋 (7).jpg
